变频调速电机的变频调速系统有哪些组成部分

整流电路:整流电路将交流电转换为脉动直流电，必须经过滤波。本设计采用三相不可控整流。使电网的功率因数接近。

滤波电路:本设计采用电压型变频器，采用电容式滤波器。除滤波功能外，中间的电容还起到整流电路与逆变电路的解耦作用，消除了干扰。

逆变电路:逆变器部分将直流电流转换为我们需要的交流电流。设计中采用三相电桥逆变，开关装置采用全控开关IGBT。

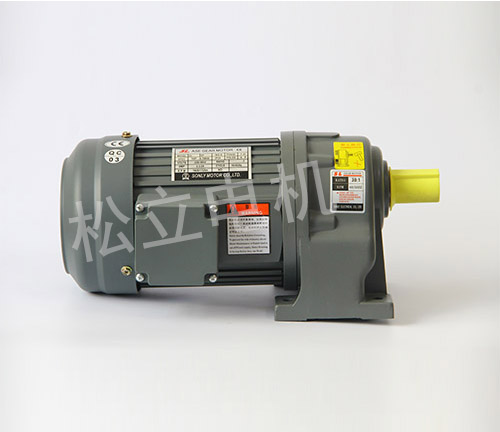

调速电机

电流和电压检测:一般在直流端子中间采集信号，如过压、欠压、过电流保护信号。控制电路:采用8051单片机和SPWM波发生器SA4828。控制电路的主要功能是接收各种设置信息和指令。根据这些指令和设置信息，形成驱动逆变器的信号。这些信号是光电隔离的，用来驱动开关关闭。
