直流减速电机编码器怎么用

　直流减速电机、无刷步进减速电机，齿轮箱电机和机械设备的正确安装与变速箱和驱动电机的正确安装相同。关键是确保减速器的输出轴与从动轴的同心度一致。直流减速电机的内齿圈与齿轮箱壳体紧密连接，齿圈中心具有由外动力驱动的太阳齿轮，一组三个齿轮在托盘上分为两组。

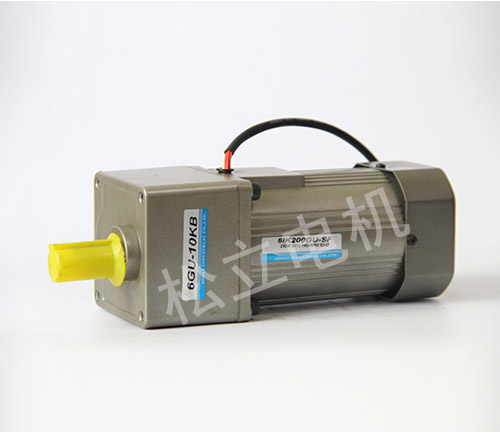

直流减速电机

　　注意减速箱可以实现编码器脉冲倍频（倍数为减速比i），因为编码盘多装在下面的直流电机上，所以经过减速箱后的输出轴转一圈，下面的直流电机会旋转i（减速比）圈，输出编码器线数*i 个脉冲，即编码器分辨率提高i倍，i一般可以达到数十。

　　编码器AB相控制直流电机转速可以用示波器看旋转编码器反馈速度信号的频率来计算速度。也可以把反馈速度信号(z相)接到频率计上。

　　想直接读数，那就在电机周上弄个黑色标记，用光电式转速表测，这简单，还不用接线。

　　到远处就只能用测频率的方法了，把编码器的Z相(一圈一个脉冲)接到频率计的输入端就行了，注意共地问题。
